扭簧设计|弹簧设计公式|扭簧设计软件

来源:本站 作者:sun 日期:2014/7/16 23:37:12 浏览次数:30210

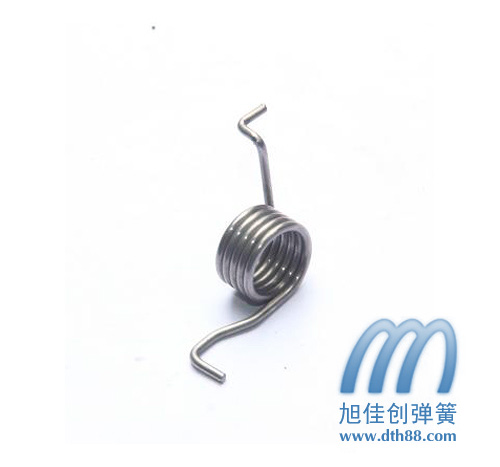

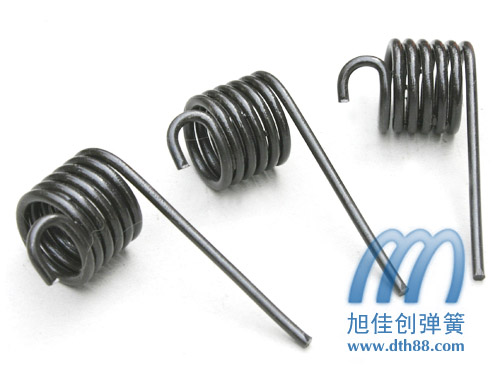

扭簧,全称:扭转弹簧(Torsion Spring)为所有弹簧类别中设计原理较为复杂的一种,型式的变化亦相当活泼,故设计时所涉及的理论也最为繁琐。 我们为了方便广大从事弹簧设计工作的朋友,我司专门制作了一款扭簧设计软件点击进入【弹簧设计】。

扭簧设计过程中,首先我们需要先了解扭簧产品最基本的几个参数。

1.扭簧的线径,也就是制作扭簧产品所用钢丝的直径。

2.扭簧的内径、外径。

3.扭簧的圈数。

4.扭簧的臂长,即两个扭脚的长度。

5.扭簧两个扭脚之间的角度,即扭簧自由状态下两个扭脚间的夹角。

以上几个参数的设定,直接影响扭簧的外型以及扭转弹簧的力度。在设计中根据扭簧的工作环境以及配套工件的空间大小来设计扭簧的外径、圈数、角度。

比如:扭簧产品在实际装配中,内孔中有一根线径6mm的中心轴穿过扭转弹簧。那么我们在设计中就需要考虑到扭簧的内径必须大于6mm,最好是大于6.5mm。因为扭簧在转动扭脚过程中,内径会有稍微变小,为了能使弹簧在使用过程中灵活转动,不产生阻力,所以这里需要把内径设定为大于6.5mm。同理,如果扭簧的装配空间中对弹簧的厚度有要求,不能厚于10mm,否则装配不了,即太厚的话装配工件无法正常闭合。那么我们就需要考虑到扭簧的圈数,而厚度一般为 (圈数+1)*线径。

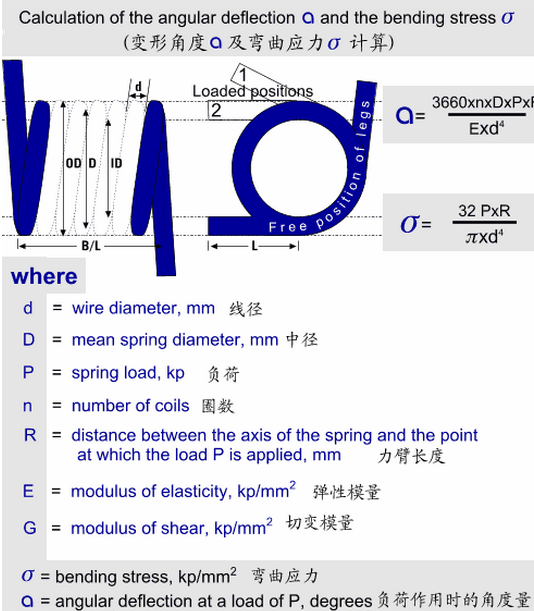

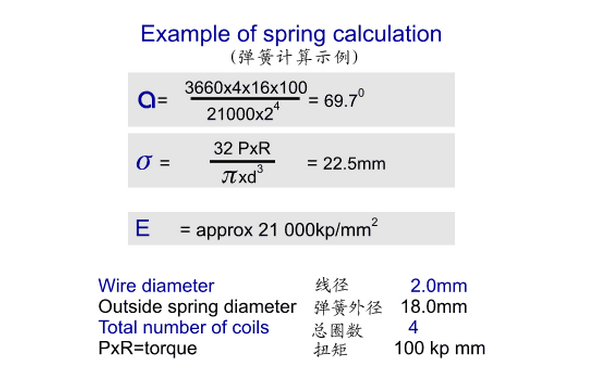

我们为了方便广大从事弹簧设计工作的朋友,专门制作了一款扭簧设计软件,您可以点击下图直接进入,或者点击此处进入 【弹簧设计公式



希望在扭簧设计的过程中,我们能够帮到你。

如果在弹簧设计的过程中,有需要也可以联系我们,我们会耐心回答您。


旭佳创弹簧-您身边的弹簧专家!
