压缩弹簧的参数都有哪些?

来源:www.fsth88.com 作者:sun 日期:2014/12/22 22:38:00 浏览次数:23597

在聊弹簧参数之前,我们先来了解一下压缩弹簧的概念,什么是压缩弹簧?

压缩弹簧是承受向压力的螺旋弹簧,它所用的材料截面多为圆形,也有用矩形和多股钢萦卷制的,弹簧一般为等节距的,压缩弹簧的形状有:圆柱形、圆锥形、中凸形和中凹形以及少量的非圆形等,压缩弹簧的圈与圈之间有一定的间隙,当受到外载荷时弹簧收缩变形,储存变形能.

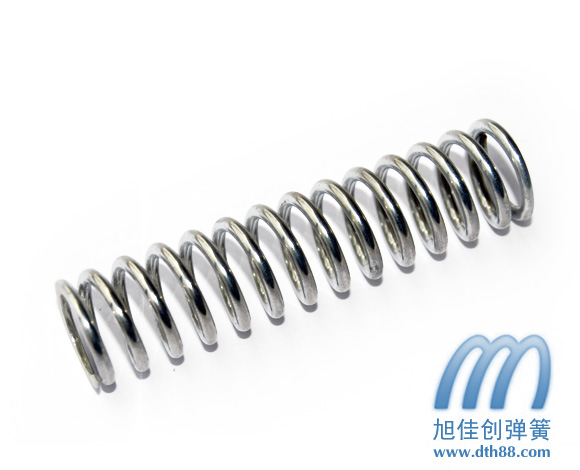

压缩弹簧,压簧

【压缩弹簧设计参数】
(1)压簧控制直径外径、内径、安装保证尺寸所套管之内径、所穿圆杆之外径.
(2)钢丝或钢杆之尺寸.
(3)材料(种类及等级).
(4)圈数:总圈数及右旋或左旋.
(5)两末端之形式.
(6)在某一挠区长度下之负荷.
(7)一寸至几寸长度变化范围内之负荷比率.
(8)最大体高"自由长.
(9)运用时之最小压缩高.
图纸请注明:材料直径,外径、自由高度、总圈、工作圈数、节距、螺旋方向:有左右旋之分,常用右旋,图纸没注明的一般用右旋.有负荷要求注上负荷和对应值.
压缩弹簧参数,压缩弹簧图纸,压簧图纸,弹簧参数

压缩弹簧的图纸


【压缩弹簧的技术参数】
弹簧丝直径d:制造弹簧的钢丝直径。
弹簧外径D2:弹簧的最大外径。
弹簧内径D1:弹簧的最小外径。
弹簧中径D:弹簧的平均直径。它们的计算公式为:D=(D1+D2)÷2=D1+d=D2-d。
t:除支撑圈外,弹簧相邻两圈对应点在中径上的轴向距离成为节距,用t表示。
有效圈数n:弹簧能保持相同节距的圈数。
支撑圈数n2:为了使弹簧在工作时受力均匀,保证轴线垂直端面、制造时,常将弹簧两端并紧。并紧的圈数仅起支撑作用,称为支撑圈。一般有1.5T、2T、2.5T,常用的是2T。
总圈数n1: 有效圈数与支撑圈的和。即n1=n+n2。
自由高H0:弹簧在未受外力作用下的高度。由下式计算:H0=nt+(n2-0.5)d=nt+1.5d (n2=2时)。
弹簧展开长度L:绕制弹簧时所需钢丝的长度。L≈n1 (ЛD2)2+n2 (压簧) L=ЛD2 n+钩部展开长度(拉簧)。
螺旋方向:有左右旋之分,常用右旋,图纸没注明的一般用右旋。
弹簧旋绕比;中径D与 钢丝直径d之比。
弹簧参数,压缩弹簧的参数

圆柱螺旋压缩弹簧和拉伸弹簧的几何参数、代号及其尺寸计算公式如上图所示。


订做五金弹簧一般的圆柱形的普通拉簧,压簧客户只需提供以下参数给弹簧生产厂家技术人员或者业务人员。
一.弹簧的线径(弹簧线材的粗细)
二.弹簧的内径
三.弹簧的外径
四.弹簧的自由长度
五.弹簧的圈数
六.弹簧的线材
七.特殊要求,比如力度大小要求,是否需要做表面处理,弹簧两端是否要并紧、磨平,是否要做拉钩等。
提供给厂家的这些参数中,最好有图纸配合,这样不容易打样时出现错误。
