弹簧怎么画?谈谈Autocad怎么画弹簧

来源:神州弹簧五金信息网 作者:赵凌 日期:2015/1/1 23:08:44 浏览次数:8488

cad2007以下版本,没有生成弹簧的工具,画起来也很麻烦,现在本站制作了该插件,实现了参数化画弹簧,而且真正免费,是参数化画图的好帮手。

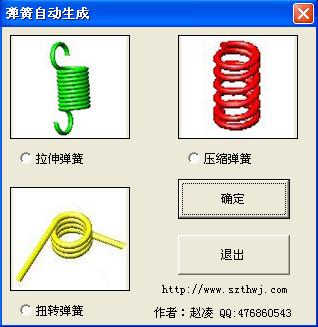

程序主界面:

AUTOcad画弹簧

选中拉簧图标,然后按确定,进入以下参数画面:

输入线径,中径及圈数,按确定按钮,稍等片刻,弹簧就出来了。

选中压簧图标,然后按确定,进入以下参数画面:

选中扭簧图标,然后按确定,进入以下参数画面:

本工具调用方法:

1、使用方法:
将文件Project和acad均拷贝到autocad安装目录下support下面,然后运行cad即可
然后启动cad,就会自动加载该绘图工具。

2、手动加载绘图工具方法:
加载:工具/宏/加载工程/选中本文件夹下的Project即可。
使用:工具/宏/宏/选中绘图工具的宏、运行宏即可。或者按快捷键Alt+F8

说明:

3、如果弹簧未自动体着色,手动进行体着色:视图/着色/体着色

4、出图时,最好将弹簧改为黄色,这样打印出来比较好看,如果是白色,打印出来很黑。

本工具下载:

cad画弹簧】 ←点击下载

在此特别感谢作者赵凌做出的贡献。
